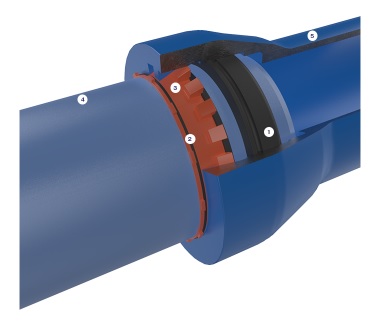

1. Резиновая прокладка (EPDM)
2. Фиксирующая лента
3. Блокирующие сегменты
4. Гладкий конец трубы
5. Раструб
|
Размерный ряд
|
Dn,
mm
|
Lu,
mm
|
Размерность |
Номинальная толщина |
Вес |
Класс |
|
DE
mm
|
DB
mm
|
P1, TJ
mm
|
S
mm
|
C
mm
|
Kg/шт. |
Kg/м. |
| 80 |
5.5 |
98 |
168 |
85 |
4.9 |
4.0 |
65.4 |
11.9 |
C50 |
| 100 |
5.5 |
118 |
189 |
88 |
4.9 |
4.0 |
76.4 |
13.9 |
C50 |
| 125 |
5.5 |
144 |
216 |
90 |
4.9 |
4.0 |
95.8 |
17.4 |
C50 |
| 150 |
5.5 |
170 |
243 |
94 |
4.9 |
4.0 |
115.0 |
20.9 |
C50 |
| 200 |
5.5 |
222 |
296 |
100 |
4.6 |
4.0 |
157.1 |
28.6 |
C40 |
| 200 |
5.5 |
222 |
296 |
100 |
5.4 |
4.0 |
175.1 |
31.8 |
C50 |
| 250 |
5.5 |
274 |
353 |
105 |
5.5 |
4.0 |
221.6 |
40.3 |
C40 |
| 250 |
5.5 |
274 |
353 |
95 |
6.4 |
4.0 |
250.4 |
45.5 |
C50 |
| 300 |
5.5 |
326 |
410 |
110 |
6.5 |
4.0 |
293.3 |
53.3 |
C40 |
| 350 |
5.5 |
378 |
465 |
110 |
6.9 |
5.0 |
374.8 |
68.1 |
C30 |
| 400 |
5.5 |
429 |
517 |
110 |
6.5 |
5.0 |
438.6 |
79.7 |
C30 |
| 450 |
5.5 |
480 |
575 |
120 |
6.9 |
5.0 |
517.5 |
94.1 |
C30 |
| 500 |
5.5 |
532 |
630 |
120 |
7.4 |
5.0 |
614.9 |
111.8 |
C30 |
| 600 |
5.5 |
635 |
739 |
120 |
8.6 |
5.0 |
833.4 |
151.5 |
C30 |
| 700 |
5.5 |
738 |
863 |
150 |
8.8 |
6.0 |
1015.7 |
184.7 |
C25 |
| 800 |
5.5 |
842 |
974 |
165 |
9.6 |
6.0 |
1251.7 |
227.6 |
C25 |
| 900 |
5.5 |
945 |
1082 |
175 |
10.6 |
6.0 |
1533.1 |
278.7 |
C25 |
| 1000 |
5.5 |
1048 |
1191 |
185 |
11.6 |
6.0 |
1841.3 |
334.8 |
C25 |
DN: номинальный диаметр
Lu: длина в мм
Класс: класс давления в соответствии с EN545 и ISO2531
S: номинальная толщина стенок из высокопрочного чугуна ISO 2531 и EN545, в мм (в случае незначительных различий следует учитывать выше значение двух стандартов)
DE: номинальный внешний диаметр трубы в соответствии с EN545 и ISO2531, в мм
P1: глубина вставки в мм
C: номинальная толщина внутренней обшивки в доменной печи цементного раствора согласно EN 545, в мм
Масса: общая масса на трубу и метр (включая внутреннее покрытие и розетку), определенная номинальной толщиной, кг / м
* Информация о размерах труб от Ду1000 предоставляется по дополнительному запросу
Основные технические характеристики:
- Класс давления в соответствии со стандартами EN 545: 2010 и ISO 2531: 2009.
- Внешнее цинк-алюминиевого покрытия покрытие (400 г / м2), нанесенное металлизацией и водяным эпоксидной краской, сертифицировано для контакта с водой, предназначенной для использования человеком.
- Внутреннее цементно песчаное покрытие в соответствии с EN 545 и ISO 4179
- Трубы спроектированы таким образом, что отдельные трубы соединяются с помощью системы замков, чтобы сформировать одну полную систему без необходимости сварки, завинчивания, испытания, обработки поверхности или без проблем рыхления.
Внутренее покрытие:
- Цементно-песчаное покрытие внутри трубы - представляет собой плотный однородный слой, покрывающий всю внутреннюю поверхность ствола трубы. Смесь цементного раствора содержит цемент, песок и воду. Цемент в зависимости от типа и химического состава перекачиваемой в трубопроводе жидкости может быть нескольких типов: обычный портландцемент (OPC), доменный шлаковый цемент (BFSC), сульфатостойкий цемент (SRC), высокоглиноземистый цемент (HAC). При этом вода, используемая в цементно-песчаной смеси, соответствует стандарту, установленному для питьевой воды. Толщина цементно-песчаного покрытия составляет для труб Ду40-300 - 4,00 мм., Ду350-600 - 5,00 мм., Ду700-1200 - 6,00 мм., Ду1400-2000 - 9,00 мм., Ду2200 - 12,00 мм.;
- Эпоксидное покрытие;
- Битумное покрытие.
Внешнее покрытие:
- Цинковое покрытие (130 гр/м² или 200 гр/м ², или 400 гр/м ²);
- Цинк-алюминиевое покрытие с минимальным слоем в 400 гр / м ².
Финальный защитный слой:
- Синее эпоксидное (толщиной от 70 до 100 микрон);
- Красное эпоксидное;
- Черное битумное.
Спецыальное покрытие:
- Внешнее и внутреннее полиуретановое покрытие (Ду100 - Ду1600).
Международные стандарты: ISO2531, ISO7186, BS EN545, BS EN598, ISO:9001, ISO:14001.
Конкурентные преимущества:
- Быстрая и безопасная установка благодаря системе замков
- Быстрое выполнение установки и возможность сократить количество фасонных соединительных частей, даже в случае, если в процессе монтирования есть перепады высот, возможность высокого углового отклонения
- Отличное поведение в случае землетрясения
- Низкая шероховатость, которая определяет минимальные потери давления
- Устойчивость к коррозии коррозионными водами
- Устойчивость к коррозии агрессивными грунтами в большинстве случаев
ВАЖНО! Технические специалисты нашей компании всегда готовы помочь Вам сделать правильный выбор ВЧШГ труб учитывая особенности перекачиваемой среды, рабочее давление в системе, специфику почвы для укладки труб и ряд других важных факторов, которые обеспечат долговечность трубопроводной системы построеной из использованием высококачествых труб произволства компании JINDAL.
